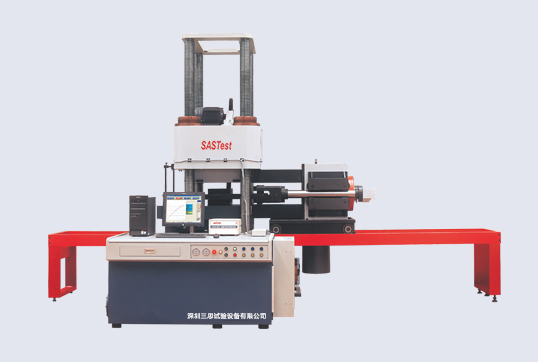

電液伺服壓剪試驗機-深圳三思試驗設備有限公司

規格：5000kN--30000kN
用途：該產品主要用于檢驗橡膠支座、減震器類成品的力學性能可對橡膠支座成品進行抗壓強度、抗壓彈壓性模量、抗剪粘接性能、抗煎老化、摩擦系數、轉角等試驗，并能做橋梁盤式橡膠支座在載荷試驗下軸向和徑向變形的檢測。試驗按照交通行業JT/T4-2004的相關公式進行數學計算，也可按照橡膠類標準試驗方法進行試驗。

適用標準：
該試驗機適用于交通行業（公路、鐵路、橋梁等）橡膠支座、減震器類成品的力學性能標準。
如：JT-T4- 2004公路橋梁板式橡膠支座、JTT 391- 2009公路橋梁盆式支座、GB T- 17955- 2009橋梁球形支座、GB 20688.4-2007橡膠支座等。TBT 1893- 2006鐵路橋梁板式橡膠支座、TBT 2331-2004鐵路橋梁盆式橡膠支座。

產品優勢：

2 控制部分采用基于DSCC-5000全數字閉環控制系統；

2 控制范圍寬、功能多、全部操作鍵盤化；

2 能夠實現試驗力、變形、位移等閉環控制功能，自動、精確的控制實驗過程和測量試驗力、位移和變形等試驗參數。

橫向剪切試驗部分

最大拉伸試驗力（KN）	1000	2000	4000	6000
試驗力示值相對誤差	±1%以內
試驗力測量范圍	1%—100%FS
活塞行程（mm）	200	300
剪切壓板尺寸（mm）	710x710	1000x1000	1500x1500	2000x2000
拉伸速度（mm/min）	0-100
位移測量范圍（mm）	0-200	0-300
位移測量分辨力（mm）	0.01
功率（KW）	0.25	5	10	15

轉角試驗部分

最大轉角力（KN）	300	600	1000	2000
試驗力示值相對誤差	±1%以內
試驗力測量范圍	1%—100%FS
活塞行程（mm）	150
轉角板尺寸（mm）	1300x710x150	1350x1000x150	1750x1500x200	2150x2150x240
位移測量范圍（mm）	0—10		0—20
位移測量分辨力（mm）	0.001

技術參數

規格型號	-5000YJ	-10000YJ	-20000YJ	-30000YJ
準確度等級	1級
油源流量（L/min）	17.5	20	35	35
整機外形尺寸（mm）	5100x1250x2970	5600x1750x3900	7000x2150x5600	7000x2450x6500
油源外形尺寸（mm）	1750x850x830	1750x1250x900
整機重量（kg）	14000	38000	52000	86000
總功率（kw）	13	18	36	55
最大試驗力（KN）	5000	10000	20000	30000
試驗力示值相對誤差	±1%以內
試驗力測量范圍	1%—100%FS
測量分辨力	最大試驗力的1/500000
立柱間距離（mm）	795x495	1200x440	1700x840	2000x1000
上下壓板間距離（mm）	0—1000	800	1000
壓力機結構	四柱框架
上下壓板距離條件方式	蝸輪蝸桿條件	油缸調節
橫梁移動速度（mm/min）	300	/
壓板尺寸（密碼）	710x710	1050x1050	1500x1500	2000x2000
活塞行程（mm）	80	800	1000
壓板位移速度（mm/min）	0-50
軸向變形量檢測范圍（mm）	0-10		0-20
徑向變形量檢測范圍（mm）	0-10		0-20
變形測量分辨力（mm）	0.001
功率（kw）	2.2	10	15		18

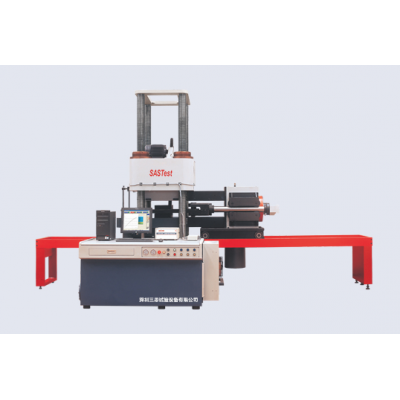

電液伺服壓剪試驗機
